教學用除顫儀模擬機_除顫儀訓練模型機

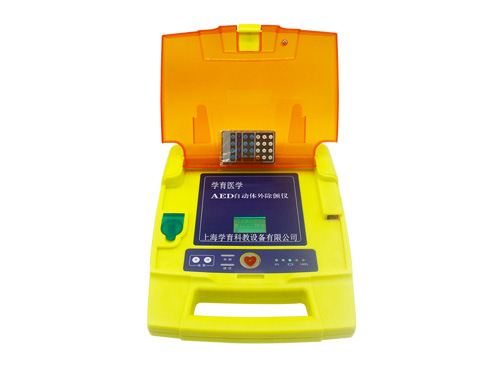

XY-AED98D教學用除顫儀模擬機
點擊AED訓練器查看此產品詳細參數
XY-AED98D教學用除顫儀模擬機由主機、電池盒、訓練專用電極貼片和遙控器組成，適用于高等醫學院校、護理學院、職業衛生學校、醫院師生進行BLS訓練、教學使用，使學員熟悉BLS的急救過程和步驟，掌握AED除顫儀的使用方法。
功能特點：
■ 產品符合人機工程學，打開盒蓋則設備開機，關閉盒蓋則設備自動關機，具有單鍵除顫功能操作。
■ 模擬急救現場AED的工作流程，但無高壓電擊除顫工作。
■ 中英文語音轉換，可調節音量大小。
■ 系統內置12個病例情景（一次除顫的室顫、多次除顫的室顫、反復顫動的室顫、發現并解決故障-電極片松動、發現并解決故障-觸碰病人、發現并解決故障-電池電量低、非除顫心律、二次除顫的室顫、三次除顫的室顫、室顫、發現并解決故障-電極片松動-電池電量低、發現并解決故障-觸碰病人-電池電量低），可模擬不同情景的急救現場情況，并且全程語音提示指導訓練者完成BLS訓練，可以根據需要暫停或繼續BLS過程。
■ 故障模擬功能，通過遙控器選擇可以進行情景模擬的語音提示，包括除顫過程有其他人接觸病人身體、貼片位置錯誤、貼片位置正確、無需除顫、需要除顫、機器故障、電池電量低等。
■ 電量管理功能，AED訓練器自動偵測電池電量，當電池電量不足時，系統將有“電池電量低，請更換”語音提示。在兩次AED期間，系統處于待機狀態，進入省電模式，開機后如果3分鐘內無任何操作，系統將自動進入關機狀態。
■ 可與任何廠家、任何型號模擬人配套使用。
標準配置：
■ AED自動體外模擬除顫儀：1臺
■ 遙控器：1個
■ 電源適配器：1個
■ 電極片：2副
■ 說明書：1份
■ 保修卡合格證：1份

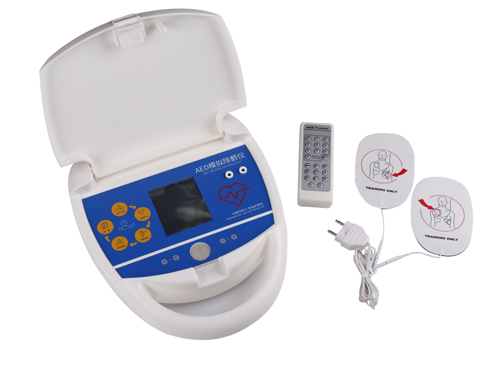

XY-AED98除顫儀訓練模型機
點擊自動體外模擬除顫訓練儀查看此產品詳細參數
XY-AED98除顫儀訓練模型機由主機、電極片、電極線、適配器和遙控器組成，適用于高等醫學院校、護理學院、職業衛生院校、醫院師生進行模擬除顫教學訓練使用，使學生熟悉除顫急救過程和步驟，掌握AED（自動體外除顫儀）的使用方法。
功能特點：
■ 產品符合人機工程學，打開盒蓋則設備開機，關閉盒蓋則設備自動關機。
■ 模擬急救現場AED的工作流程，自動體外除顫儀（訓練專用）無高壓電擊除顫工作，全程中文語音提示，指導學員熟悉AED工作流程及使用要點。
■ 遵循國際最新急救指南規定，模擬除顫儀預先設置了10種訓練模式程序，模擬真實的AED情景，可隨時暫停，可繼續除顫過程。
■ LED數碼管顯示正在演示的訓練模式情景。
■ 中英文語音轉換，設有暫停播放功能，音量可調節。
標準配置：
■ AED自動體外模擬除顫儀：1臺
■ 遙控器：1個
■ 電源適配器：1個
■ 電極片：2副
■ 說明書：1份
■ 保修卡合格證：1份
除顫儀該如何正確使用
概述
電除顫：也稱非同步電復律，是指室撲、室顫時，因不能分辨QRS波群和T波，而與心電圖上QRS波群非同步發放直流電，使室撲或室顫轉變為竇性心律的方法。非同步電除顫的絕對適應癥是心室顫動。電刺激時無須考慮患者的自主節律，所以稱非同步除顫。在心臟驟停時，為了爭取時間，在不了解心臟驟停性質的情況下，立即行非同步除顫，稱盲目除顫。
目的
強迫心臟在瞬間幾乎全部處于除極狀態，造成瞬間停搏，使心肌各部分的活動相位一致，這樣就可能讓自律性最高的竇房結重新起搏心臟，控制心搏轉復為竇性心律。
除顫儀的組成
除顫器分為蓄電、放電部分、能量顯示器、心電監護儀、系統控制五部分組成。
除顫儀的工作原理
除顫儀的電壓變換器將直流低壓變換成脈沖高壓，經高壓整流后向儲能電容C充電，在電容中儲存一定的能量。除顫治療時，控制高壓繼電器動作，將儲能電容C、電感L及人體（負荷）串聯接通，使之構成RLC（R為人體電阻、導線本身電阻、人體與電極的接觸電阻三者之和）串聯諧振衰減振蕩電路，在幾秒鐘內通過電極板向胸壁或直接向心臟放電，使顫動的心臟全部除極。由于竇房結產生的信號最強，因此將重新支配心臟的收縮，從而將各種室上性或室性快速性心律失常（VT/VF）轉復為正常竇性心律。
除顫儀的分類
1、按電極位置不同除顫器可以分為體內與體外兩種，其中體外分為：自動除顫儀、手動除顫儀、半自動除顫儀。
2、按電極放電時間劃分有同步方式和非同步方式
3、非同步型除顫器除顫時與患者自身的R波不同步，適用于心室顫動和撲動(因為這時沒有振幅足夠高、斜率足夠大的R波)。放電脈沖的時間由操作者自己決定。
4、同步型除顫器的除顫脈沖與患者自身的R波同步。一般是利用電子控制電路，用R波控制除顫脈沖的發放，使電擊脈沖剛好落在R波的下降沿，而不會落在易激期，從而避免心室纖顫。可用于除心室顫動和撲動以外的所有快速性心律失常，如室上性及室性心動過速、心房顫動和撲動等。進行同步除顫時，心電監護儀上每檢測到一個R波，屏幕上都會出現同步標識，充電完成后實施放電時，只有出現R波才會有放電脈沖。
非同步直流電復律的適應癥
非同步電復律用于當QRS波和T波分辨不清或不存在時，如室撲和室顫時，與心電圖上QRS波群非同步發放直流電，使室撲和室顫轉變為竇性心律的方法，叫做電除顫。
非同步電復律適應癥: 心室顫動；心室撲動、無脈室速；快速室性心動過速伴血液動力學紊亂，QRS波增寬不能與T波區別者。
非同步除顫的禁忌癥
1. 緩慢心律失常，包括病態竇房結綜合征
2. 洋地黃過量引起的心律失常不需要除顫（除室顫外）
3. 伴有高度或完全性傳導阻滯的房顫、房撲、房速
4. 嚴重的低血鉀暫不宜做電復律
5. 左房巨大，心房顫動持續一年以上，長期心室率不快者。
電極板的大小
成人電極板一般在10-13cm
兒童為電極板8cm
嬰兒為電極板4-5cm
電極板放置位置
前尖位: A---胸骨右緣鎖骨下方，B--乳頭的左側電極板的中心在 鎖中線上。
前后位：A--右前壁鎖骨下，B--背部左肩胛下。
尖后位：A--心尖部，B--背后右肩胛角。
操作步驟
（一）評估
了解患者病情狀況、評估患者意識消失、頸動脈股動脈搏動消失呼吸斷續或停止，皮膚發紺，心音消失、血壓測不出，心電圖狀態以及是否有室顫波。
（二）操作前準備
1.除顫機處于完好備用狀態，準備搶救物品、導電糊、電極片、治療碗內放紗布5塊、擺放有序。
2.暴露胸部，清潔監護導聯部位皮膚，按電極片，連接導聯線。
3.電除顫時尚需配備各種搶救和心肺復蘇所需要的器械和藥品，如氧氣、吸引器、氣管插管用品、血壓和心電監測設備，及配有常規搶救藥品的搶救車等，以備急需。
4.正確開啟除顫儀，調至監護位置；觀察顯示儀上心電波形；檢查除顫儀后向考官報告“設備完好，電量充足，連線正常；電極板完好”。
5.報告心律“病人出現室顫，需緊急除顫”；（準備時間不超過30秒鐘）。
（三）操作
1.將病人擺放為復蘇體位，迅速擦干患者皮膚。
2.選擇除顫能量，單相波除顫用360J，確認電復律狀態為非同步方式。
3.迅速擦干患者胸部皮膚，手持電極板時不能面向自己，將手控除顫電極板涂以專用導電糊，并均勻分布于兩塊電極板上。
4.電極板位置安放正確；（“STERNVM”電極板上緣放于胸骨右側第二肋間。“APEX”電極板上緣置于左腋中線第四肋間）電極板與皮膚緊密接觸。
5.充電、口述“請旁人離開”。
6.電極板壓力適當；再次觀察心電示波（報告仍為室顫）。
7.環顧病人四周，確定周圍人員無直接或間接與患者接觸；（操作者身體后退一小步，不能與患者接觸）。
8.雙手拇指同時按壓放電按鈕電擊除顫；（從啟用手控除顫電極板至第一次除顫完畢，全過程不超過20秒鐘）。
9.除顫結束，評價除顫效果:電除顫后立即繼續CPR，經過5組CPR后，檢查心律，有指征時再次給予電除顫。報告“除顫成功，恢復竇性心律”。
10.移開電極板。
11.旋鈕回位至監護；清潔除顫電極板。
12.協助病人取舒適臥位，報告：密切觀察生命體征變化，繼續做好后續治療；病人病情穩定，遵醫囑停用心電監護。取下電極片，擦凈皮膚。
13.電極板正確回位；關機。
（四）操作后
1.擦干胸壁皮膚，整理病人衣物，協助舒適臥位，密切觀察并及時記錄生命體征變化。
2.整理用物。
除顫的臨床應用在急癥醫學中，各種原因導致的心搏驟停，心電圖表現形式：
室撲或室顫：心臟不能有效射血。
心臟電機械分離：雖然有心臟電活動，但不能產生有效的心臟機械收縮，無心音及血壓。
心跳停止：既無心臟電活動，也無心臟收縮，心電圖呈直線。
終止室顫最迅速、最有效的方法是電除顫。
注意事項
1、快速證實心跳驟停：意識消失、頸動脈股動脈搏動消失呼吸斷續或停止，皮膚發紺，心音消失、血壓測不出瞳孔散大、心電圖直線。
2、除顫果斷、迅速、爭分奪秒。
3、心肺復蘇中除顫，因每次除顫而中止心外按壓的時間要盡可能短，要在呼氣末放電除顫，以減少跨胸電阻抗。
4、體重和心臟大小：決定電能大小的選擇，兒童能量選擇：首次2J/kg，第2次2～4J/kg，第3次4J/kg。
5、電極板和局部阻抗：電極板小、和胸壁接觸不嚴密、電極板位置過近、電極板之間形成短路，電流不能通過心臟。保持電極板的清潔、間隔＞10cm。
6、除顫同時，用藥糾正酸堿失衡和電解質紊亂，利于除顫成功。
7、安裝有起搏器的患者除顫時，電極板距離起搏器至少2.5cm。
8、如果一次除顫后不能消除室顫，常規需要在20-30S內恢復竇性節律，移開電極板后應立即進行胸外按壓。
9、均勻涂抹專用導電糊，如果沒有可以選擇鹽水紗布，但是絕對不能選擇酒精紗布，容易引起皮膚灼傷。
10、誤充電需要在除顫儀上放點，不能空放電，電極板不能對擊。
11、IB類抗心律失常藥物利多卡因和腎上腺素可以讓室顫波變大，易于轉復。
并發癥
電除顫相對來說安全高效，但也存有風險。尤其臨床中有 7 種并發癥需注意。
心律失常：電擊后仍是室顫或心動過緩
電除顫會誘發急性肺水腫，心肌酶升高
可能誘發肺栓塞或其他部位栓塞，可用抗凝治療對抗
導電糊或導電紗布沒弄好，可能會導致皮膚燒灼傷
喉痙攣：可能由鎮靜劑對呼吸中樞抑制或電擊本身引起
低血壓：電擊后的短時的心肌損傷或頓抑有關
心肌損傷：除顫后，心肌酶會短暫升高
除顫監護儀常見問題的處理
除顫監護儀所具有的功能比一般普通監護儀更多，所以在使用維護中所遇到的問題也相應增多，有的是設備本身軟硬件引起有的是認為操作不當造成。其主要問題及處理方法如下：
1 低壓電源(或電池)問題
除顫監護儀多數為交、直流兩用，使用交流電源時，機內電路自動轉換為AC/DC功能，并同時給電池充電。當無交流電源或外出急救時，可使用電池供電。電池容量不同，監護時間或除顫次數不同，一般用戶手冊均有明確說明。
現象：開機后主要功能無響應(例如：監視器黑屏，不能除顫，不能記錄)。
判斷和維修：上述現象多為低壓電源問題。若使用電池還可以工作，一般是AC/DC電路問題。若可以使用交流電而使用電池不行，則可能是電池充電不足或失效。有的除顫監護儀只能使用電池，且這種電池具有容量指示器，操作者可很容易判斷電池容量。低壓電源本身問題，醫護人員無法排除，只能由工程技術人員維修。
2 除顫單元問題
現象：監護功能、記錄功能正常，但無法進行除顫，或充電—電擊循環速度很慢。
判斷和維修：這種現象一般不是人為操作引起，而是高壓充放電電路故障或儲能元件本身問題。若電擊正常，只是充電速度慢，多為充電電路故障；若可充上電但不能施行電擊，則放電回路有問題。儲能元件(高壓電容)損壞的機會很少見到。
3 監視器或記錄器問題
現象：除顫監護儀常見的另一個問題是監視器只顯示一條直線，無ECG顯示。
判斷和維修：這種情況原因較多，一是電極與人體接觸不良或脫落；二是ECG門限設置不當；三是導聯線有斷點；四是監視器本身電路故障等等。如果既無ECG顯示，又無法記錄ECG波形，故障多出在信號運算電路之前或人為操作引起，或記錄器本身也可能有故障；若無ECG顯示但能記錄ECG波形，則多為顯示器電路故障，且是非人為操作故障，需由工程技術人員設法解決。
4 信號處理運算單元(母板)問題
現象：在使用過程中，遇到功能紊亂，按鍵不起作用，參數無法設置和改變等現象。
判斷和維修：這種情況多為中央控制單元(又稱主板或母板)故障，且多為硬故障。對于醫護人員來講是束手無策的，有時對工程技術人員來講也無能為力。因為主板主要是由大規模集成電路和貼片元件構成，一般無法維修，只能跟公司、廠家聯系更換。
5 電磁干擾問題
現象：屏幕顯示波形紊亂、字符抖動等。
判斷和維修：除顫監護儀本身均已采取屏蔽措施，具有一定的抗干擾能力。但高頻醫療設備、蜂窩電話、信息技術設備以及無線電/電視發射系統等有時還會對該設備的監護除顫功能造成影響。這時需要盡快判斷干擾的來源并采取相應措施，以保證設備的正常使用。
清潔與維護
1. 保持除顫儀的待用狀態需要做什么工作?
（1）除顫儀每天開機自檢，保證能正常開機使用，開機后檢查除顫儀電池電量或檢查電池是否有電量不足的報警。
（2）檢查除顫儀除顫電極板是否在位，沒有氧化生銹現象，每天清潔消毒擦拭完畢。
（3）除顫儀心電導聯電纜連接完好無破損，電極片連接正確完好。除顫儀導電膏隨設備存放且足量，保證隨時可以使用。除顫儀必須定位放置，所有醫護人員應知應會。
2. 常用清潔劑種類是哪些？
稀釋的肥皂水、稀釋的氨水、雙氧水（3%）、乙醇（70%）、異丙醇（70%）。
3. 清潔的方法有哪些？
（1）斷開電源和電池。
（2）用柔軟的棉球，吸附適量的清潔劑后，擦拭顯示屏。用柔軟的布，吸附適量的清潔劑后，擦拭電極板座或設備表面。必要時，使用干布擦去多余的清潔劑。
（3）將設備放在通風陰涼的環境下風干。
注意：每次使用之后和用戶自檢之前，對電極板和電極板底座進行全面的清潔。
4. 除顫儀應存放于什么環境？
（1）不可在放置有麻醉劑等易燃或易爆物品的環境中使用本設備，以防發生火災或爆炸；同時應保證除顫監護儀以及其周邊區域清潔和干燥。
（2）可加不可在放置有麻醉劑等易燃或易爆物品的環境（如高壓氧倉）中使用本設備，以防發生火災或爆炸；同時應保證除顫監護儀以及其周邊區域清潔和干燥。
5、臨床幾種常見除顫儀電池維護
（1）常規除顫儀屏幕上顯示電池電量，剩余1格電，代表電量低，需充電。
（2）美敦力除顫儀：機器每周充電一次，每次充電3~4小時，如果長時間不用，每個月充電3~4個小時，以保證機器電池隨時都有充足電量。
（3）光電除顫儀：每周充電一次，每次充電6小時，如果長時間不用，每個月充電6個小時，以保證機器電池隨時都有充足電量。
（4）邁瑞除顫監護儀：機器每周充電一次，每次充電3~4小時，如果長時間不用，每個月充電3~4個小時，以保證機器電池隨時都有充足電量。
|
