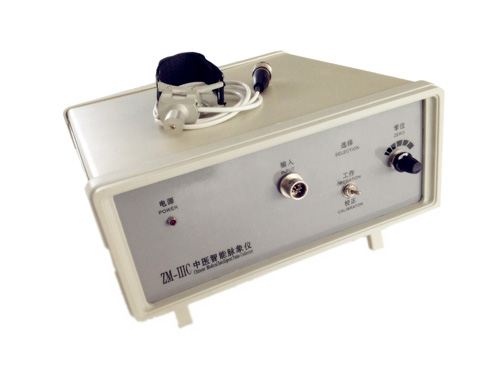

ZM-IIIC中醫脈象儀又稱為脈象采集儀及脈診儀，用于無創傷性中醫脈象檢測，能實時顯示和存儲數字化脈波信號，自動判讀脈象的位、數、形、勢，識別脈圖特征參數，并以多維邏輯判斷模式確定脈名；能以脈診檢測為線索，經人機對話詢問病人癥狀，作出初步的八綱和臟腑辯證結論，能顯示和打印系列脈圖、最佳脈圖及其特征參數、取脈壓力、脈幅趨勢圖、40秒脈波趨勢圖等組成的脈圖檢測報告，以及脈象提示的動脈系統張力、阻力、生理年齡、自律神經平衡狀態和辯證結論等組成的臨床輔助診斷報告。



一、 儀器用途：

本儀器作為中醫臨床檢測和基礎實驗教學的智能化儀器，可廣泛用于中醫診斷學實驗教學以及中醫各科的臨床輔助診斷、病情監護，中藥、針灸、康復、保健措施的療效評價，為教學、科研、臨床提供客觀指標，本儀器在計算機網絡遠程教學和遠程診斷方面也有良好的應用前景。



二、儀器組成：

■ 硬件：由MH-IIA型單探頭脈象換能器、脈象采集器（含A/D轉換器）、USB數據線以及用戶自備電腦（留有空置的串行通訊口）和LQ模式點陣打印機等組成。

■ 軟件：ZM-IIIC智能型中醫脈象儀操作系統（由儀器附帶的光盤安裝），工作于WINDOWS工作平臺，有簡體中文和英文版兩種軟件系統。



三、技術指標：

（一）MH-IIA型單探頭脈象換能器：

■ 靈敏度：0.5mv/克力（橋壓6V）

■ 線性范圍：0-250克力

■ 溫度漂移：小于2%（F.S）（-5℃－+40℃）

■ 機械滯后：小于1%（F.S）

■ 輸出阻抗：1kΩ

■ 固有諧振頻率：大于1000HZ（-3db）

■ 最大垂直位移距離：大于15mm



（二）脈象采集器：

A：交流放大回路（脈搏波回路）：

■ 輸入動態范圍：0-25mv（相當0-50克力，動態力）

■ 滿幅輸出：4.5V

■ 時間常數：大于3秒

■ 上限截止頻率：大于1000HZ（-3db）

B：直流放大回路（取脈壓力回路）：

■ 輸入動態范圍：0-125mv（相當0-250克力，靜態力）

■ 電源：交流220V/50HZ或110V/60HZ（根據用戶要求定）

■ 功耗：小于10VA

■ 尺寸：24×23×9cm

■ 重量：0.5kg；

■ 連續工作時間：4小時，停機1小時后再開機。

C：A/D轉換器：4路12位A/D轉換。
